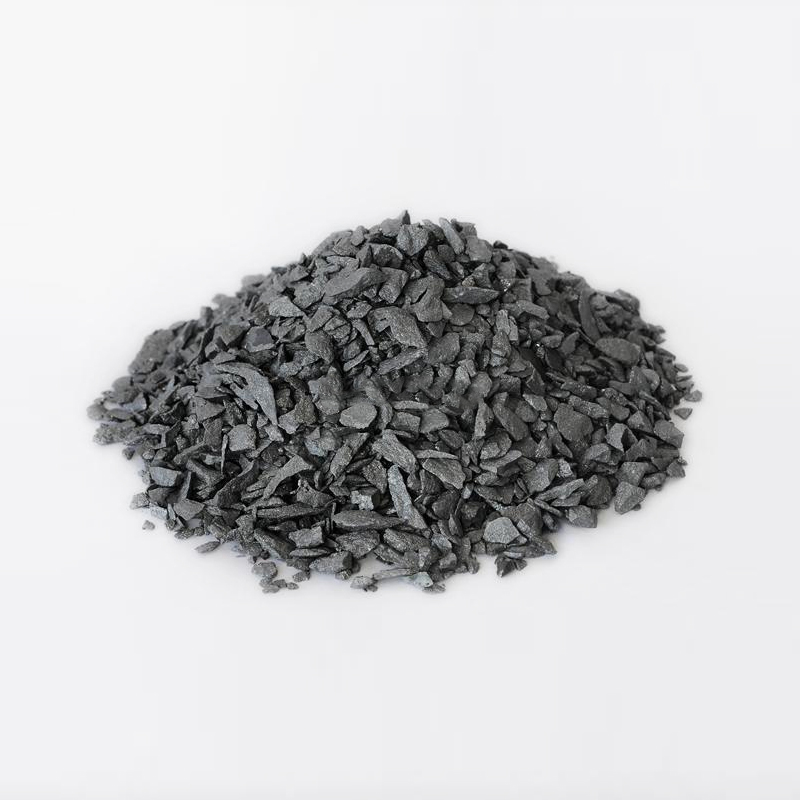

硅铁孕育剂又称硅铁颗粒，是硅铁合金经破碎、筛分制成的粒状材料。核心成分为硅（一般为65%-80%），粒径多控制在0.2-10mm。其生产需分三步进行：首先以二氧化硅（SiO2）和焦炭为原料，在1600-1800℃的电炉中还原熔炼，形成纯度为95%-98%的粗硅；然后经破碎、酸洗、筛分除去，制成工业硅；最后将硅铁合金（如FeSi75）精确粉碎，细粉通过筛网除去，形成粒度均匀的硅颗粒。
在铸铁生产中，硅颗粒被用作高效孕育器，通过“石墨化调控+异质形核”的双重机制来优化铸造性能：
抑制白口，改善加工性能： 硅颗粒分解的硅元素促进碳化铁分解成石墨，减少铸件白口层厚度。
细化石墨和晶粒： 硅颗粒中的铝和钙形成高熔点颗粒（如Al2O3），为石墨提供异质成核核。
平衡组织，减少缺陷： 粒径均匀（如0.5-2mm）的硅粒可降低壁厚敏感性，消除微缩孔。
优点与局限性之间的平衡
显着优势：
工艺稳定： 免精设计避免烧损，吸收率稳定在70%-90%之间，比普通硅铁施肥效果提高20%，渣量减少40%。
长期抗衰变： 硅锶复合颗粒的抗衰变时间是普通硅铁的2倍，适合流水线连续生产，15分钟内解决球化衰变问题。
成本优化： 用量仅为75硅铁的1/2，模具寿命延长10%-15%，综合成本降低8%-12%。
潜在风险：
硅脆性过高： 添加量超过0.8%，容易造成铁素体粗化，有的企业一不小心增加到1.2%，铸件硬度从HB200下降到HB160，韧性下降25%。
粒度敏感性： 过细颗粒（<0.1mm）氧化损失高，吸收率下降40%；溶解缓慢，局部硅偏析的风险增加。
成分限制： 硅含量需严格控制在72%-80%，太低则不孕不充分，太高则加剧收缩倾向。
